شروط العمل لماكينة شرائح الثلج KP300
| 1. درجة الحرارة البيئية القصوى |
+40℃ |
| 2. الرطوبة النسبية |
60%~80% |
| 3. درجة الحرارة المعيارية لمياه الوضع |
21℃ |
| 4. مزود الطاقة |
380V/3Phase/50Hz |
| 5. المبرد |
R22 |
| 6. نوع الكمبروسر |
كمبروسر المكبس شبه المغلق |
| 7. نظام التبريد |
المكثف المبرد بالمياه |
المعلمات التقنية لماكينة شرائح الثلج KP300
| رقم |
الاسم |
البيانات التقنية |
| 1 |
القدرة |
30000Kg/24h |
| 2 |
المبرد |
R22 |
| 3 |
طريقة التبريد |
المكثف المبرد بالمياه |
| 4 |
تزويد الفلطية |
380V/3Phase/50Hz |
| 5 |
المقطع المستعرض |
40mm²Cu |
| 6 |
الكمبروسر |
اسم الماركة |
الكمبروسر شبه المغلق Bitzer |
| النوع |
6FE-44 |
| عدد |
3Sets |
| الطاقة |
44HP*3=132HP |
| 7 |
شرائح الثلج |
السماكة |
1.5~2.0mm |
| درجة الحرارة |
-2℃~-1℃ |
|
الأبعاد |
ماكينة شرائح الثلج |
5850mm(L)*2100mm(w)*2500mm(H) |
| برج التبريد |
2145mm(L)*2145mm(W)*2035mm(H) |
| 11 |
درجة حرارة التبخر |
-20℃ |
| 12 |
درجة الحرارة المكثفة |
40℃ |
| 13 |
درجة الحرارة لمياه الوضع |
21℃ |
| 14 |
نظام التحكم |
نظام PLC تحكم بالحاسوب المصغر مع شاشة اللمس |
| 15 |

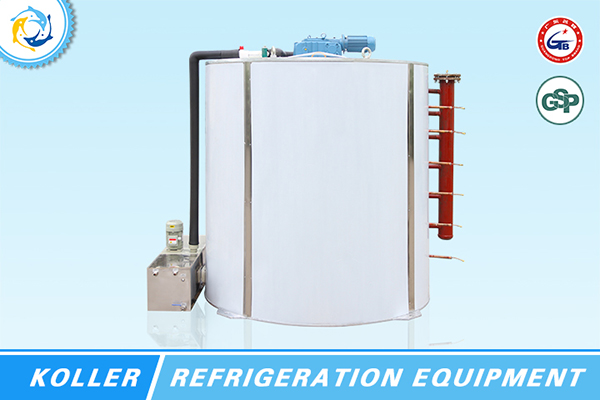

أسطوانة المبخر |
النوع |
النوع الأسطواني |
| المادة |
كروم الفولاذ الكربوني |
| العدد |
عدد واحد |
| 16 |
نوع ماكينة الثلج |
النوع الميكانيكي لنظام الاذابة |
| 17 |
طاقة الكمبروسر |
99KW |
| طاقة المضخة الدوارة |
0.4KW |
| طاقة محرك المخفض |
0.75KW |
| طاقة مضخة المياه |
7.5KW |
| طاقة محرك برج التبريد |
2.2KW |
قائمة المكونات لماكينة شرائح الثلج
| البند |
اسم المكونات |
العدد |
اسم الماركة |
بلد المنشأ |
| 1 |
الكمبروسر |
3 |
Bitzer |
ألمانيا |
| 2 |
أسطوانة المبخر |
1 |
Koller |
الصين |
| 3 |
وحدة المكثف المبردة بالمياه |
1 |
Koller |
| 4 |
تحكم برنامج PLC |
1 |
Siemens |
ألمانيا |
| 5 |
شاشة اللمس |
1 |
Wecon |
تايوان |
| 6 |
صمام بملف لولبي |
|
Castal |
إيطاليا |
| 7 |
المكونات الكهربائية |
|
Siemes & LS |
ألمانيا & كوريا الجنوبية |
| 8 |
المرشح الجاف |
2 |
Danfoss |
الدنمارك |
| 9 |
مضخة تدوير المياه |
1 |
Xishan |
الصين |
| 10 |
وحدة وقاية الطور |
1 |
Carlo Gavazzi |
إيطاليا |
| 11 |
صمام التمدد |
6 |
Danfoss |
الدنمارك |
| 12 |
الزجاج البياني |
1 |
Danfoss |
الدنمارك |
| 13 |
فاصل الزيت |
1 |
D&F |
الصين |
| 14 |
برج التبريد |
1 |
KC |
الصين |
| 15 |
مضخة مياه التبريد |
1 |
YL |
تايوان |
| 15 |
صمام الاتجاه الواحد |
3 |
Danfoss |
الدنمارك |
قطع الغيار المجانية لماكينة شرائح الثلج KP300:
| ماكينة شرائح الثلج KP300 |
| الاسم |
العدد |
اسم الماركة |
المواصفات |
| ملف من الصمام بالملف اللولبي |
عدد 2 |
Danfoss |
|
| خرطوشة المرشح الجاف |
عدد 2 |
Alco |
D-48 |
| الزر |
عدد 1 |
|
AS2201-01 R |
| الزر |
عدد 1 |
|
AS2201-10/G |
| الحساس |
عدد 2 |
|
|
| سبيدر الثلج (Ice spader) |
عدد 1 |
Koller |
|
معلومات وعاء الثلج لماكينة شرائح الثلج KP300
| البند |
الاسم |
المواصفات |
| 1 |
حجم وعاء الثلج |
6000mm*3000mm*2000mm |
| 2 |
مادة وعاء الثلج |
ألواح غرفة التبريد الفولاذية المطلية Colorbond |
| 3 |
باب وعاء الثلج |
800mm*1600mm مع النوع المفصلي |
| 4 |
طاولة الدعم لماكينة شرائح الثلج |
الفولاذ مع الطلاء |
| 5 |
مدخل وعاء الثلج |
يعمل مع KP300 |
تزويد الطاقة: 380V〜420V،50Hz، 3P; 220〜240V/380V، 60Hz، 3P; 440V〜480V، 60Hz، 3P
حالات التشغيل: درجة حرارة الماء الداخل -21ºC، درجة حرارة التكثيف: 40 ℃ درجة حرارة التبخر: -20 ℃
بما إن التكنولوجيا تتطور بشكل مستمر وبسرعة عالية، فإنه يمكن أن يتم تعديل بعض المواصفات المذكورة في الأعلى من دون أي إشعار.
